一、產品特色:
■2D/3D降噪、數字寬動態、多種圖像增強和矯正算法,圖像清晰、細膩、逼真。
■支持H.265+、H.265、H.264編碼,超低碼率、高清畫質。
■最大支持200萬編碼,最高支持1920x1080@60幀。
■支持USB圖像輸出。
■支持低照度、全彩模式、日夜切換。
■0.5T算力,支持智能分析。
■支持雙向語音對講。
■支持ONVIF2.4標準協議、GB28181協議,可接入第三方后端/平臺。
■支持手機和PC遠程監看、支持云存儲。
■支持擴展4G:移動/電信/聯通全網通。
■支持擴展GPS/北斗定位。
■支持擴展WIFI:熱點和STA模式。
■支持擴展POE。
■支持擴展全功能。
■支持串口、RS485傳輸。

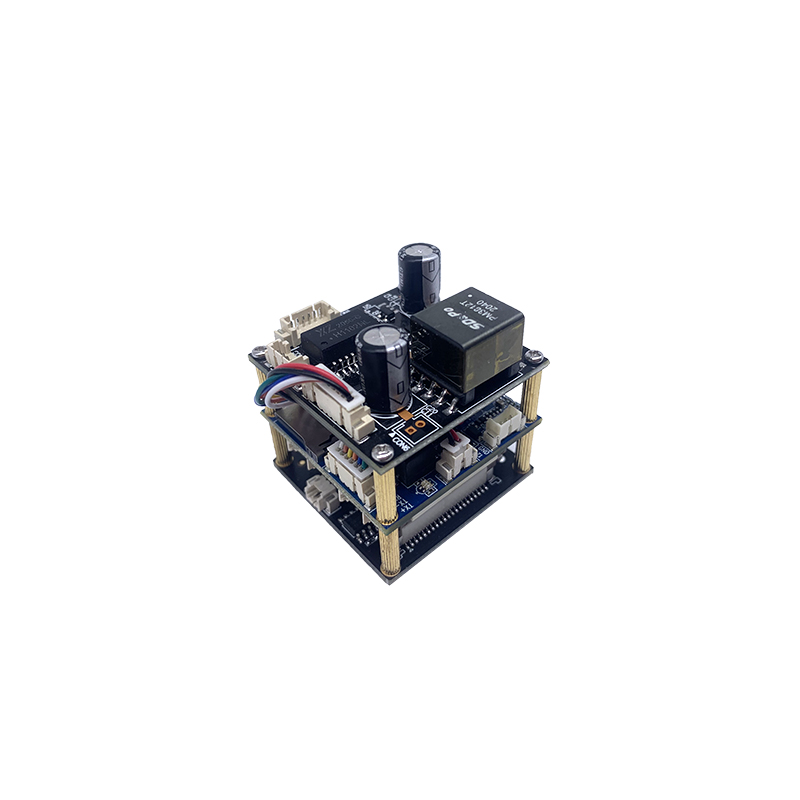

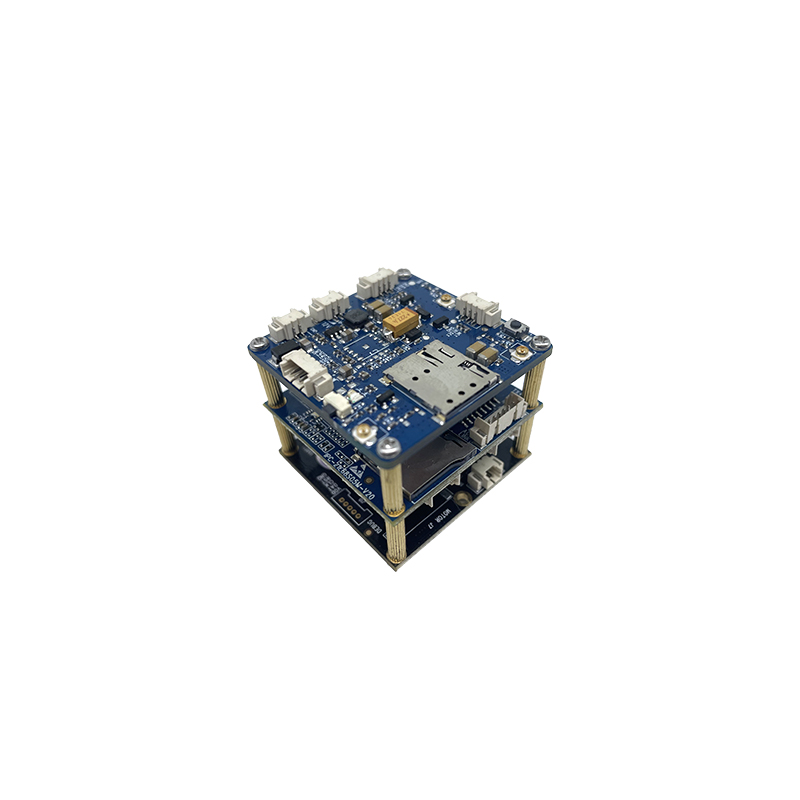

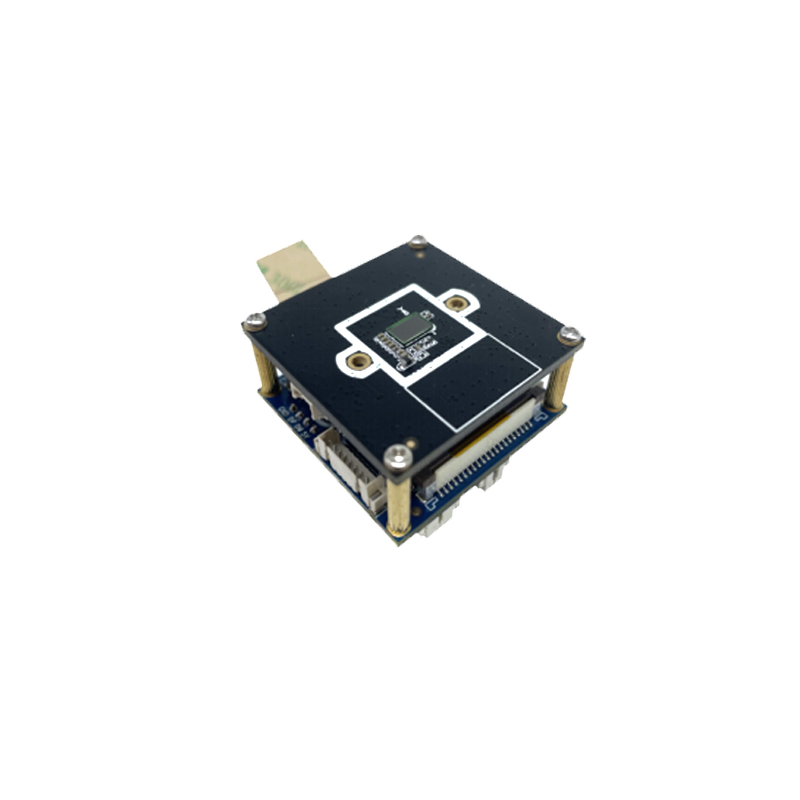

■尺寸38*38mm,方便安裝,方便做小型化產品;主板和sensor板分開,方便兼容多種產品。
二、技術參數
系統結構 | 200萬經濟型 | 200萬低照度 | |
主控 | 嵌入式單核32位ARM A7,純硬壓縮,內部集成A7和FPU、NEON,主頻1GHz | ||
DDR | 1Gb(內置) | ||
Flash | 32MB/256MB可選 | ||
系統構架 | Linux | ||
Sensor傳感器 | 格科微1/2.9" 200萬CMOS | 索尼1/2.8"200萬低照度CMOS | |
音視頻 編碼 | 視頻壓縮格式 | H.264/H.265 High/Main/Base profile,JPEG/MJPEG Baseline編碼;支持I/P幀 | |
音頻壓縮格式 | G.711/ACC編碼,支持音頻3A(AEC、ANR、AGC) | ||
主碼流 | 1920x1080(200萬)/30幀; 1280x720(100萬)/30幀 | 1920x1080(200萬)/30幀; 1280x720(100萬)/30幀; 1920x1080(200萬)/60幀; 1280x720(100萬)/60幀; | |
次碼流 | 640x480(VGA)/30幀;640x360/30幀;320x240(QVGA)/30幀 | ||
最低照度 | 彩色0.1Lux@F1.2; 黑白0.04 Lux@F1.2 | 彩色0.05Lux@F1.2; 黑白0.01@F1.2 | |
信噪比 | >40db(AGC OFF) | >45db(AGC OFF) | |
寬動態范圍 | 數字寬動態>75db | 數字寬動態>90db | |
圖像處理 | 支持3D去噪、圖像增強、動態對比度增強處理功能 支持視頻、圖形輸出抗閃爍處理 支持視頻、圖形1/15~16x縮放功能 支持視頻、圖形疊加 | ||
ISP | 支持4x4 Pattern RGB-IR sensor l 3A(AE/AWB/AF),支持第三方3A算法 l 固定模式噪聲消除、壞點校正 l 鏡頭陰影校正、鏡頭畸變校正、紫邊校正 l gamma校正、動態對比度增強、色彩管理和增強 l 多級降噪(BayerNR、3DNR)以及銳化增強 l 2F-WDR行模式/2F-WDR幀模式 | ||
最大抓拍圖像 | 1920x1080(200萬) | 1920x1080(200萬) | |
最大視頻輸入 | 1920x1080(200萬)/30幀 | 1920x1080(200萬)/60幀 | |
視頻壓縮率 | 32Kbps-20Mbps連續可調,支持CBR/VBR碼率控制模式 | ||
OSD菜單 | 4個區域的編碼前處理OSD疊加 | ||
圖像翻轉 | 支持水平、垂直翻轉 | ||
圖像設置 | 亮度、對比度、色度、銳度等 | ||
網 絡 功 能 | 網絡協議 | TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP | |
智能報警 | 支持移動偵測報警、聯動報警、聯動錄像、聯動抓拍 | ||
FTP上傳 | 支持 | ||
WIFI傳輸協議 | 802.11b/g/n、支持WEP、WPA、WPA2加密協議 | ||
云存儲 | 支持 | ||
4G | 支持運營商 | 移動、聯通、電信 | |
支持速率 | CAT1(適合傳數據/圖片)、CAT4(適合傳視頻) | ||
WIFI | 傳輸協議 | 802.11b/g/n、支持WEP、WPA、WPA2加密協議 | |
支持模式 | AP熱點、STA局域網模式 | ||
定位 | 支持衛星 | GPS、北斗、格洛納斯 | |
定位誤差 | 小于5米 | ||
數 據 傳 輸 及 存 儲 | 數據存儲 | 視頻、圖片文件 | |
存儲機制 | 手動、自動(循環、定時、報警開關量、移動偵測) | ||
ONVIF協議 | 標準ONVIF2.4協議 | ||
GB28181協議 | 支持 | ||
客戶端瀏覽 | 支持IE6.0及以上(設備內嵌Web Server)瀏覽器瀏覽,最多支持10用戶同時訪問 | ||
手機客戶端 | 支持iphone、Android系統 | ||
網絡云 | 已對接愛為云/華為好望云/七牛云,其它云平臺可根據需求對接 | ||
本地存儲 | 最大支持256G,支持循環錄像 | ||
智能分析 | 移動偵測 | ||
人形檢測 | |||
區域設定 | |||
接 口 | 網絡接口 | 標準10/100M自適應以太網,防雷防靜電設計 | |
USB接口 | 支持USB2.0視頻輸出或擴展WIFI | ||
音頻輸入接口 | 線性輸入/差分輸入,1Vvpp | ||
音頻輸出接口 | 線性輸出,1Vvpp;喇叭:功率3W | ||
串口 | 1路、TTL電平3.3V,可對接一體機芯 | ||
RS485接口 | 1個,防雷防靜電設計 | ||
復位接口 | 1個,長按5秒恢復出廠設置 | ||
TF卡接口 | 1個 | ||
IO口 | 2個,3.3V電平,可定義做報警輸入、報警輸出、ADC、通訊等功能 | ||
一 般 規 范 | 工作溫度 | -20---70°C | |
工作濕度 | 90%RH以下 | ||
工作電壓 | DC4.5---16V(+/-10%) | ||
功耗 | 不帶WIFI/4G:1.8W左右 帶WIFI:2W左右(傳數據時) 帶4G:3 W左右(傳數據時) | 不帶WIFI/4G:2W左右 帶WIFI:2.2W左右(傳數據時) 帶4G:3.2 W左右(傳數據時) | |
PCBA尺寸 | 38mm(長)*38mm(寬)*21mm(高) |
