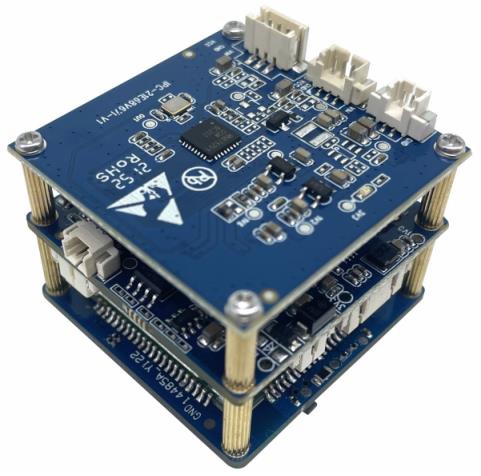

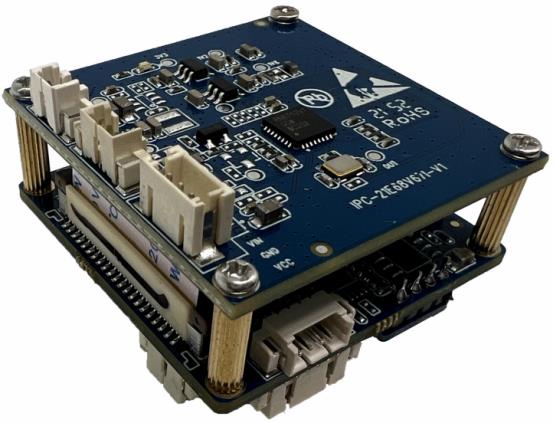

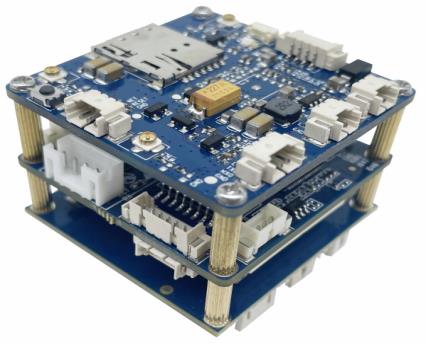

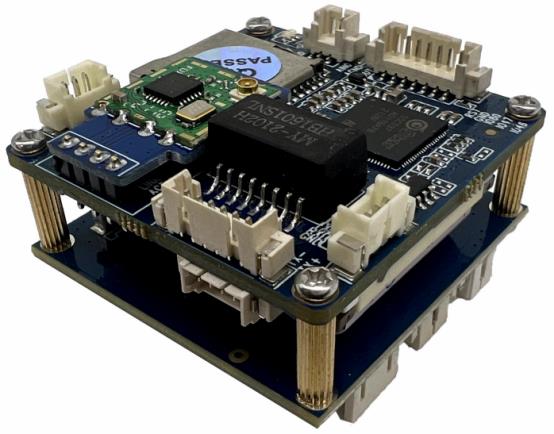

AHD+CVBS模擬高清編碼器38模組

產品優勢:AHD+CVBS多種視頻編碼、H.265+、人形檢測、RS485、喇叭輸出音頻、支持定制和二次開發。

應用場合:適用于對模擬監控改造、將模擬信號編碼轉成網絡傳輸、同軸線長距離傳輸、車載監控,標清/高清監看、實時監控場合。

型號:CA-E68J-V3
產品詳情

AHD+CVBS模擬高清編碼器 技術手冊.pdf

、產品特色:

■2D/3D降噪、數字寬動態、多種圖像增強和矯正算法,圖像清晰、細膩、逼真。

支持H.265+、H.265、H.264編碼,超低碼率、高清畫質。

最大支持200萬編碼,最高支持1920x1080@30幀。

支持USB圖像輸出。

■支持智能分析。

■支持雙向語音對講。

支持ONVIF2.4標準協議、GB28181協議,可接入第三方后端/平臺。

支持手機和PC遠程監看、支持云存儲。

支持?jǐn)U展4G:移動/電信/聯通全網通。

支持?jǐn)U展GPS/北斗定位。

支持?jǐn)U展WIFI:熱點和STA模式。

支持?jǐn)U展POE。

■支持?jǐn)U展全功能。

支持串口、RS485傳輸。

支持各種PAL、NTSC制式模擬視頻輸入。

兼容CVBS模擬標清、AHD模擬高清輸入,支持市面上所有CVBS、AHD圖像板。

尺寸38*38mm,方便安裝,方便做小型化產品;主板和sensor板分開,方便兼容多種產品。

二、技術參數

系統結構

主控

嵌入式單核32位ARM A7,純硬壓縮,內部集成A7FPU、NEON,主頻800MHZ

DDR

512Mb(內置)

Flash

16MB

系統構架

Linux

Sensor傳感器

AHD模擬高清、CVBS標清

音視頻

編碼

視頻壓縮格式

H.264/H.265 High/Main/Base profile,JPEG/MJPEG Baseline編碼;支持I/P幀

音頻壓縮格式

G.711/ACC編碼,支持音頻3A(AEC、ANR、AGC)

主碼流

1920x1080(200萬)/30幀;1280x720(100萬)/30幀

次碼流

640x480(VGA)/30幀;640x360/30幀;320x240(QVGA)/30幀

最低照度

取決于AHD或CVBS sensor板

信噪比

取決于AHD或CVBS sensor板

寬動態范圍

取決于AHD或CVBS sensor板

圖像處理

支持3D去噪、像增強、動態對比度增強處理功能

支持視頻出抗閃爍處

支持視頻、1/15~16x放功能

支持視頻形疊加

最大抓拍圖像

1920x1080(200萬)

最大視頻輸入

1920x1080(200萬)/30幀

視頻壓縮率

32Kbps-20Mbps連續可調,支持CBR/VBR碼率控制模式

OSD菜單

4個區域的編碼前處理OSD疊加

圖像翻轉

支持水平、垂直翻轉

圖像設置

亮度、對比度、色度、銳度等

網

絡

網絡協議

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP

智能報警

支持移動偵測報警、聯動報警、聯動錄像、聯動抓拍

FTP上傳

支持

云存儲

支持

4G

支持運營商

移動、聯通、電信

支持速率

CAT1(適合傳數據/圖片)、CAT4(適合傳視頻)

WIFI

傳輸協議

802.11b/g/n、支持WEP、WPA、WPA2加密協議

支持模式

AP熱點、STA局域網模式

定位

支持衛星

GPS、北斗、格洛納斯

定位誤差

小于5米

數

據

儲

數據存儲

視頻、圖片文件

存儲機制

手動、自動(循環、定時、報警開關量、移動偵測)

ONVIF協議

標準ONVIF2.4協議

GB28181協議

支持

客戶端瀏覽

支持IE6.0及以上(設備內嵌Web Server)瀏覽器瀏覽,最多支持10用戶同時訪問

手機客戶端

支持iphone、Android系統

網絡云

已對接愛為云/華為好望云/七牛云,其它云平臺可根據需求對接

本地存儲

最大支持256G,支持循環錄像

智能分析


移動偵測


人形檢測


區域設定

網絡接口

標準10/100M自適應以太網,防雷防靜電設計

USB接口

支持USB2.0視頻輸出或擴展WIFI

音頻輸入接口

線性輸入/差分輸入,1Vvpp

音頻輸出接口

線性輸出,1Vvpp;喇叭:功率3W

串口

1路、TTL電平3.3V,可對接一體機芯

RS485接口

1個,防雷防靜電設計

復位接口

1個,長按5秒恢復出廠設置

IO口

2個,3.3V電平,可定義做報警輸入、報警輸出、ADC、通訊等功能

規

工作溫度

-20---70°C

工作濕度

90%RH以下

工作電壓

DC4.5---16V(+/-10%)

功耗

不帶WIFI/4G:1.2W左右;帶WIFI:1.4W左右(傳數據時);帶4G:2.4W左右(傳數據時)

PCBA尺寸

38mm(長)*38mm(寬)*21mm(高)
